Cat 6 S/FTP 23AWG
应用
该Cat6 S/FTP电缆按照IEC 61156-5的要求生产，能支持所有Class E应用，如以太网、快速以太网、千兆以太网，适合250MHz以下基本的语音和数据设备。
EN 50288
ISO 11801
IEC 61156-5
IEC 60332-1
IEC 60754-1/2
IEC 61034

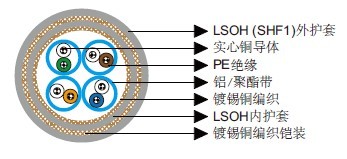

结构
导体：实心裸铜导体。
绝缘：PE。
绞合：两根彩色绝缘导体绞合成线对。
单独屏蔽：铝/聚酯带。
总屏蔽：镀锡铜编织。
内护套：LSOH。
：镀锡铜编织。
外护套：LSOH（SHF1）。
.
线芯识别
线对1：白，蓝。
线对2：白，橙。
线对3：白，绿。
线对4：白，棕。
电气性能
| 最大直流环路电阻 | Ω/km | 165 |
| 最大电阻不平衡 | 2% | |
| 最小绝缘电阻 | MΩ.km | 1000 |
| 标称电容 @800Hz | nF/km | 43 |
| 最大电容不平衡（线对对地) | pF/km | 1500 |
| 特性阻抗 @1-100MHz | Ω | 100 ± 15 |
| 额定传播速度 | 79% | |
| 最大传输延迟 | ns/100 m | 427 |
| 最大传输延迟偏差 | ns/100 m | 12 |
| 最大传输阻抗 @1MHz | mΩ /m | 5 |
| 最大传输阻抗 @10MHz | mΩ /m | 10 |
| 最大传输阻抗 @30MHz | mΩ /m | 30 |
| 最大传输阻抗 @100MHz | mΩ /m | 100 |
标称传输特性 @20℃
| F | 衰减 | NEXT | PS-NEXT | ACR | PS-ACR | ELFEXT | PS-ELFEXT | 回波损耗 |
| MHz | dB/100m | dB | dB | dB/100m | dB/100m | dB/100m | dB/100m | dB |
| 1 | 2.0 | 90 | 87 | 88 | 85 | 85 | 82 | |
| 4 | 3.6 | 90 | 87 | 86 | 83 | 85 | 82 | 27 |
| 10 | 5.7 | 90 | 87 | 84 | 81 | 79 | 76 | 30 |
| 16 | 7.2 | 90 | 87 | 83 | 80 | 75 | 72 | 30 |
| 20 | 8.1 | 90 | 87 | 82 | 79 | 73 | 70 | 30 |
| 31.25 | 10.2 | 90 | 87 | 80 | 77 | 69 | 66 | 30 |
| 62.50 | 14.7 | 90 | 87 | 75 | 72 | 63 | 60 | 30 |
| 100 | 18.9 | 90 | 87 | 71 | 68 | 59 | 56 | 30 |
| 155 | 24.0 | 88 | 85 | 64 | 61 | 55 | 52 | 26 |
| 200 | 27.0 | 88 | 85 | 61 | 58 | 53 | 50 | 25 |
| 250 | 31.4 | 86 | 83 | 55 | 52 | 51 | 48 | 25 |
| 300 | 34.8 | 86 | 83 | 51 | 48 | 49 | 46 | 23 |
| 400 | 38.1 | 86 | 83 | 48 | 45 | 44 | 41 | 23 |
机械和热性能
弯曲半径: 8×OD (安装中); 4×OD (固定安装)
温度范围: -20℃ ~ +60℃
尺寸和重量
| 订货代码 | 结构 单元数×每单元芯数× 截面积（mm²） | 标称绝缘厚度 mm | 标称护套厚度 mm | 标称外径 mm | 标称重量 kg/km | |
| 内 | 外 | |||||
| MLN-S/FTPCAT6A4P23 | 4×2×23AWG | 0.578 | 0.60 | 1.09 | 10.78 | 188 |
